高強度・高弾性・超軽量
エースライン（R）D
※エースラインは東京製綱繊維ロープ株式会社の登録商標です。
エースライン（R）Dの種類・構造・規格　　その2
外層なしブレード型　Ⅲ
トエル型

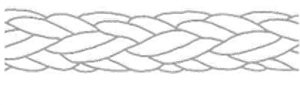

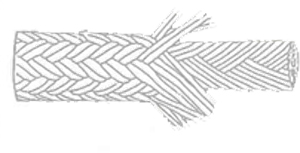

①　構造
型式 構造 材質 特性
K26B ダイニーマ繊維
低伸度ポリエチレン繊維		 外層なし
２×６
非自転構造
水に浮く
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
②　規格
直径 断面積 質量 引張強さ
mmφ ㎟ ｇ/ｍ KN ｔｆ
8 22.9 28.2 18.6 1.90
9 32.7 39.1 25.8 2.63
10 42.6 49.4 32.6 3.32
11 50.2 59.2 39.1 3.99
12 57.8 67.0 44.4 4.53
13 71.0 81.1 53.8 5.49
14 82.9 102 66.1 6.74
16 109 135 84.8 8.65
18 131 165 103 10.5
20 170 218 129 13.2
22 205 262 152 15.5
24 242 301 178 18.2
26 282 349 204 20.8
28 332 408 238 24.3
30 369 464 272 27.7
32 426 523 296 30.2
34 485 599 338 34.5
36 546 666 371 37.8
38 602 753 421 42.9
40 661 843 469 47.8
42 727 919 496 50.6
45 851 1034 554 56.5
50 1035 1275 672 68.5
（※）引張強さはアイスプライス時を示す。
NK規格
008B-B型
外形 破断荷重 テトロン/ダイニーマ
タフレ　　Ⅱ類A種		 パイレン/ダイニーマ
タフレ　　Ⅱ類B種
質量
mmφ KN ｔｆ ｋｇ/200ｍ ｋｇ/200ｍ
10 35.9 3.66 13.9 10.9
12 50.3 5.14 20.0 15.7
14 67.1 6.84 27.2 21.4
16 86.0 8.77 35.5 28.0
18 107 10.9 44.9 35.4
20 130 13.3 55.5 43.7
22 155 15.9 67.1 52.9
24 183 18.6 79.9 62.9
26 212 21.6 93.8 73.8
28 243 24.8 109 85.6
30 277 28.2 125 98.3
32 312 31.8 142 112
35 369 37.6 170 134
40 473 48.2 222 175
45 588 60.0 281 221
50 716 73.0 347 273
55 854 87.2 420 330
60 1000 102 499 393
65 1170 119 586 461
70 1340 137 680 535
75 1520 155 780 614
80 1720 175 888 699
85 1920 196 1000 789
90 2140 218 1120 885
95 2360 241 1250 986
100 2600 265 1390 1090
（※）引張強さはアイスプライス時を示す。
エースライン（R）Dの物性について
エースライン（R）Dについて、機械的性質、耐候性、曲げ疲労性等
機械的性質
① 一般特性試験
供試体 　　●エースライン（R）D008B-B型　１２ｍｍ
引張強さ 　　●6670ｋｇｆ←規格値5320ｋｇｆ　（アイスプライス時）
破断時の伸び率 　　●6.4％　（0　ｋｇｆ～）
荷重伸度曲線
② クリープ試験
供試体 　　●エースラン（R）D008B-B型　11mm
荷重 　　●ｓｆ＝5.3
クリープ測定値 　　●0.08H～256Hのクリープ　0.41％
耐　候　性

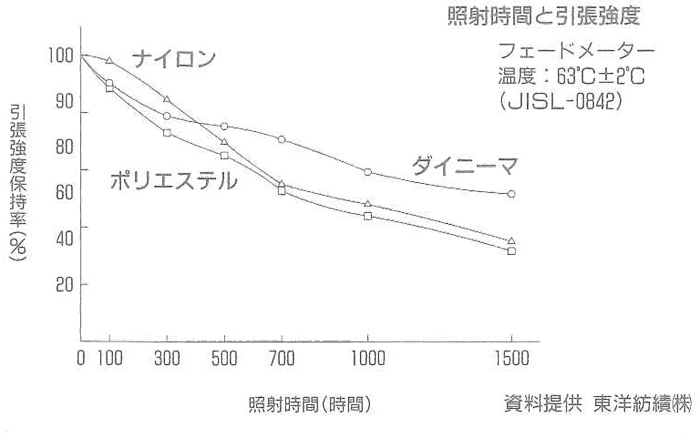

フェードメーターによるダイニーマ原糸の耐候性データは図の通り。
曲げ疲労性
① S曲げ疲労試験条件
供試体
　　●エースライン（R）D008B-B型　12mm
張　　力 ●SF=3,　6,　10
シーブ径 ●D/ｄ＝20
速　　度 ●15往復/分

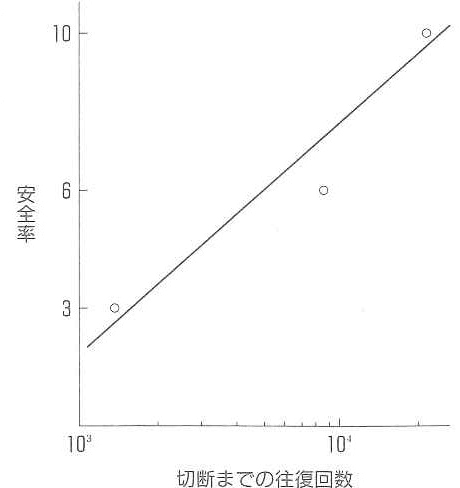

② 試験結果
科学的性質

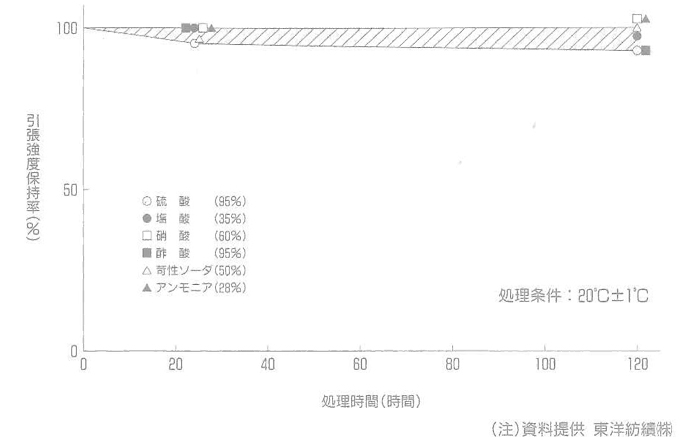

ダイニーマの耐薬品性データ（原糸データ）は以下の通り。
エースライン（Ｒ）Ｄの端末処理方法（加工方法）
①標準型アイスプライス加工法 ②外層なしブレード型アイスプライス加工法

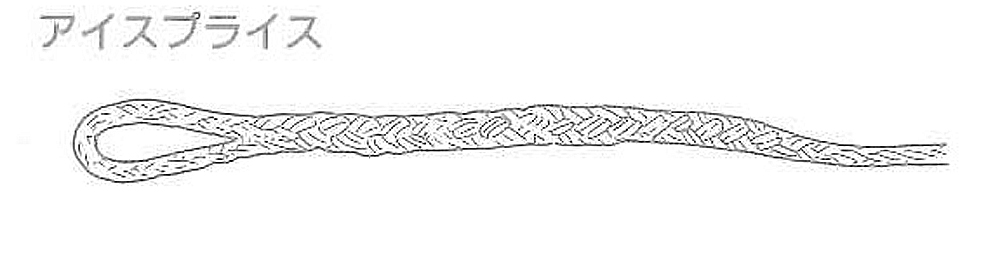

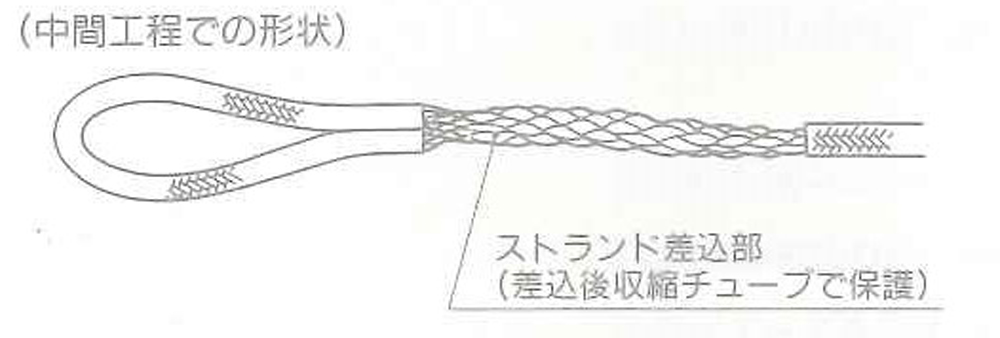

中間工程での形状 アイスプライス

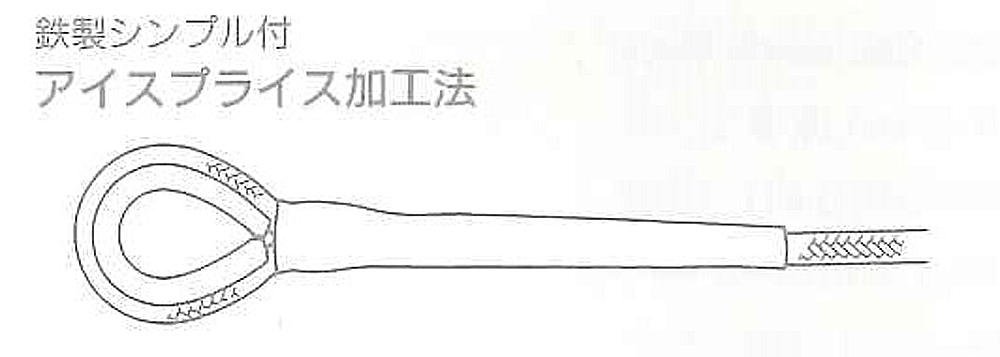

鉄製シンブル付き

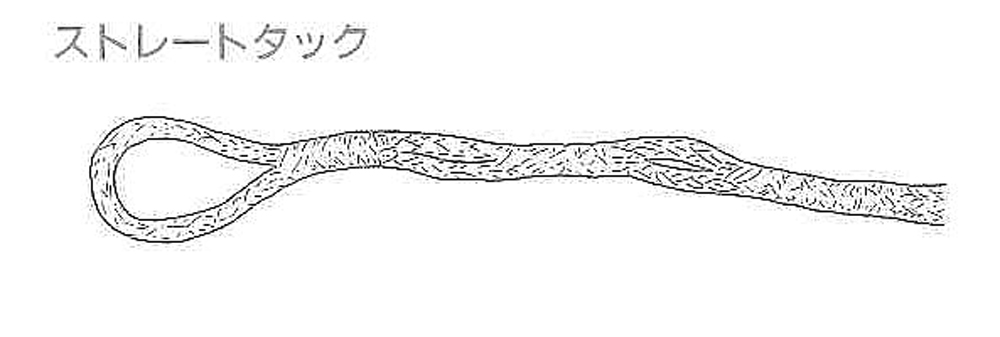

アイスプライス加工法		 ストレートタック
