高強度・高弾性・超軽量
エースライン（R）D
※エースラインは東京製綱繊維ロープ株式会社の登録商標です。
エースライン（R）Dとは・・・
エースライン（R）Dは、超高分子量ポリエチレンから作られた繊維「ダイニーマ（R）」（東洋紡績株式会社製）と、他の繊維・樹脂とを組み合わせて作られた、東京製綱繊維ロープ株式会社の高強度・高弾性ロープの総称です。
エースライン（R）Dは、高強度・高弾性の特性以外に、超高分子量ポリエチレンが本来持つ、軽量性・耐水性・耐候性などの優れた性質を持っています。
原糸の形状と物性
①形状
　　原糸ダイニーマ（R）は、直径12μのフィラメントを束ねてあります。
②物性（原糸物性の比較）
項目 ダイニーマ ナイロン テトロン ガラスE-HTS ワイヤ
引張強さ 290 84 102 245 200
（ｋｇ/㎟）
引張強さ 30 8.2 8.2 - -
（ｇ/D）
引張弾性率 10000 560 1400 7000 20000
（ｋｇ/㎟））
破断時伸び率 4.0 18.0 10.0 3.5 1.1
（％）
密度 0.97 1.14 1.38 2.55 7.86
（ｇ/㎠）
エースライン（R）Dの特徴
① ワイヤロープ並の高強度、低伸度
引張強さはワイヤロープに近く、破断時の伸び率は4～7％です。
② 超軽量で水に浮く
スーパー繊維ロープの中で最も軽量であり、同じ太さのワイヤロープに比べ、1/6の軽さです。ダイニーマ（R）のみの構造のロープ、あるいは比重の軽い素材を組み合わせたロープは水に浮きます。しかもブレード構造のロープは回転が無く、作業性は良好です。
③ 曲げ疲労に強い
繰返し曲げ疲労や屈曲疲労に強い特性を示しています。
④ ”外層なし”でも屋外使用が可能
対摩耗性、耐候性に優れていますので、使用条件によっては外層（保護層）のないダイニーマ（R）のみの構造でも、屋外の使用に耐えます。外層の無い構造は端末加工が比較的容易です。
⑤ 耐薬品性が良い
化学薬品、とくに酸・アルカリに対して高い抵抗性を持っています。また原料の性質上吸水性はなく、海水中での長期間使用に耐えます。
エースライン（R)Dとワイヤロープ及びナイロンロープと性能比較
（※）引張強さ、破断時の伸びは実測値です。
項　　目 エースラインD12mmφ
008B-B		 ワイヤロープ12mmφ
６×２４G/O		 ナイロンロープ12mmφ
3打
引張強さ
（ｔｆ）		 6.67 7.40 3.54
破断時の伸び率
（％）		 6.4 4.3 52
弾性係数
（ｋｇｆ/㎟）		 2000～5000 4500 500以下
質　　量
（ｇ/ｍ）		 87.8 478 88.5

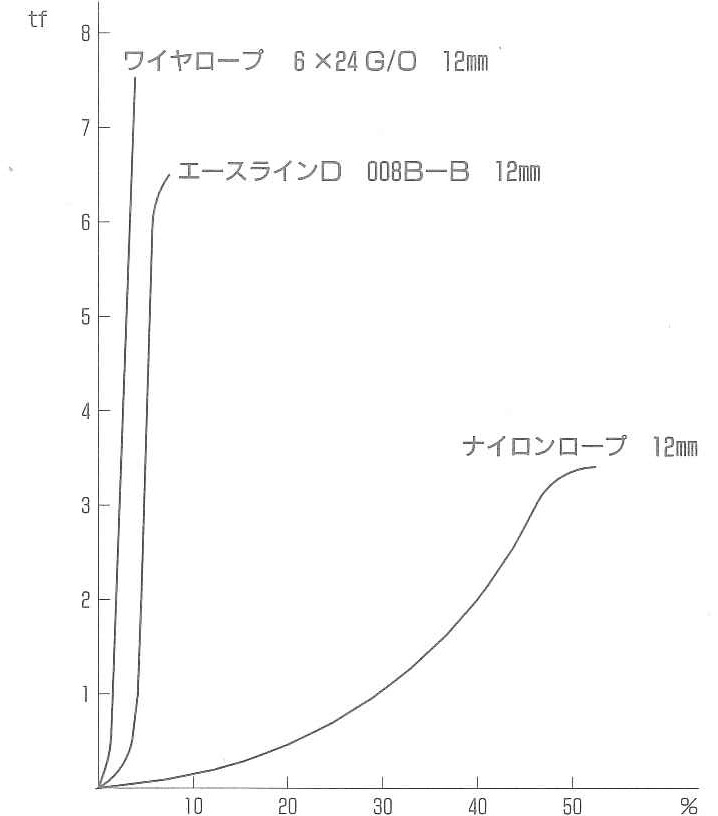

（図１）荷重伸度曲線
エースライン（R）Dの用途
①　　船舶用ホーサー
②　　海洋関係各種係留索
③　　海洋土木工事用ロープ
④　　水産用各種ロープ
⑤　　陸上工事用ロープ
⑥　　水産及び陸上用無結節網
エースライン（R）Dの種類・構造・規格　　その1

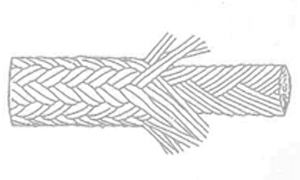

標準型　Ⅰ
①　構造
形式 構造 材質 特性
008B-B 内層：ダイニーマ繊維
外層：ポリエステル繊維		 ダブルブレード型
非自転構造
②　規格
直径
（標準）		 内層厚 外層厚 内層断面積 質量 引張強さ
mmφ mmφ mm ㎟ ｇ/ｍ KN ｔｆ
5 3.8 0.6 7.26 16.5 10.2 1.04
6 4.7 0.65 11.6 25.3 14.7 1.50
7 5.5 0.75 16.0 31.8 19.1 1.95
8 6.4 0.8 20.3 412 24.7 2.52
9 7.0 1.0 26.1 52.4 29.1 2.97
10 8.0 1.0 31.9 63.9 36.6 3.73
11 8.7 1.15 37.7 72.9 41.8 4.26
12 9.7 1.15 46.4 87.8 52.2 5.32
14 11.3 1.35 61.0 116 71.0 7.24
16 12.8 1.6 81.3 148 91.8 9.36
18 14.5 1.75 102 183 114 11.6
20 16.0 2.0 125 222 137 14.0
22 17.7 2.15 154 269 170 17.3
24 19.5 2.25 183 316 206 21.0
26 21.2 2.40 215 367 242 24.7
28 22.7 2.65 250 421 279 28.4
30 24.2 2.9 284 476 316 32.2
（※）引張強さはアイスプライス時を示す。

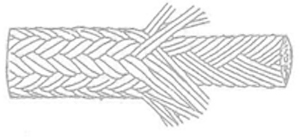

標準型　Ⅱ
①　構造
型式 構造 材質 特性
008B-B-P 内層：ダイニーマ繊維
外層：ポリプロピレンマルチフィラメント繊維		 ダブルブレード型
非自転構造
水に浮く
②　規格
直径
（標準）		 内層径 外層厚 内層断面積 質量 引張強さ
mmφ mmφ mm ㎟ ｇ/ｍ KN ｔｆ
5 3.8 0.6 7.26 13.6 10.2 1.04
6 4.7 0.65 11.6 21.0 14.7 1.50
7 5.5 0.75 16.0 26.8 19.1 1.95
8 6.4 0.8 20.3 34.5 24.7 2.25
9 7.0 1.0 26.1 44.0 29.1 2.97
10 8.0 1.0 31.9 53.7 36.6 3.73
11 8.7 1.15 37.7 61.7 41.8 4.26
12 9.7 1.15 46.4 74.6 52.2 5.32
14 11.3 1.35 61.0 98.2 71.0 7.24
16 12.8 1.6 81.3 127 91.8 9.36
18 14.5 1.75 102 157 114 11.6
20 16.0 2.0 125 191 137 14.0
22 17.7 2.15 154 232 170 17.3
24 19.5 2.25 183 274 206 21.0
26 21.2 2.40 215 319 242 24.7
28 22.7 2.65 250 366 279 28.4
30 24.2 2.9 284 415 316 32.2
（※）引張強さはアイスプライス時を示す。

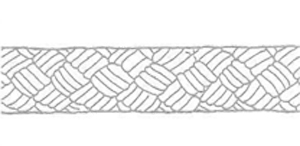

外層なしブレード型　Ⅰ
１×８型
①　構造
型式 構造 材質 特性
018B ダイニーマ繊維 外層無し
１×８
非自転構造
水に浮く
②　規格
直径 断面積 質量 引張強さ
mmφ ㎟ ｇ/ｍ KN ｔｆ
3 4.35 5.8 4.51 0.46
4 7.26 9.7 7.45 0.76
5 11.6 15.5 12.0 1.22
6 16.0 21.3 16.4 1.67
7 21.8 29.0 22.4 2.28
8 29.0 38.7 29.8 3.04
（※）引張強さはアイスプライス時を示す。

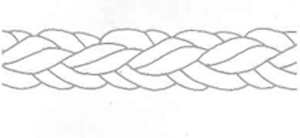

外層なしブレード型　Ⅱ
エイト型
①　構造
型式 構造 材質 特性
K24B ダイニーマ繊維
低伸度ポリエチレン繊維		 外層なし
2×4
非自転構造
水に浮く
②　規格
直径 断面積 質量 引張強さ
mmφ ㎟ ｇ/ｍ KN ｔｆ
26 253 320 158 16.1
28 288 371 188 19.2
30 341 426 207 21.1
32 384 485 235 24.0
34 445 545 264 26.9
36 489 615 292 29.8
38 550 685 315 32.1
40 607 755 357 36.4
42 668 835 384 39.2
45 764 960 439 44.8
50 943 1290 534 54.5
55 1140 1565 635 64.8
60 1358 1856 753 76.8
65 1589 2171 883 90
70 1851 2524 1020 104
75 2140 2882 1160 118
80 2428 3291 1330 136
85 2724 3712 1510 154
90 3039 4157 1690 172
95 3370 4629 1900 194
100 3790 5146 2080 212
105 4113 5681 2320 237
110 4593 6212 2530 258
115 4951 6795 2750 280
120 5413 7377 2980 304
125 5815 8004 3210 327
130 6322 8650 3450 352
135 6785 9322 3710 378
140 7396 10020 3960 404
145 7903 10750 4240 432
（※）引張強さはアイスプライス時を示しています。
