| 【用 語】 |
|
|
|
|
|
|

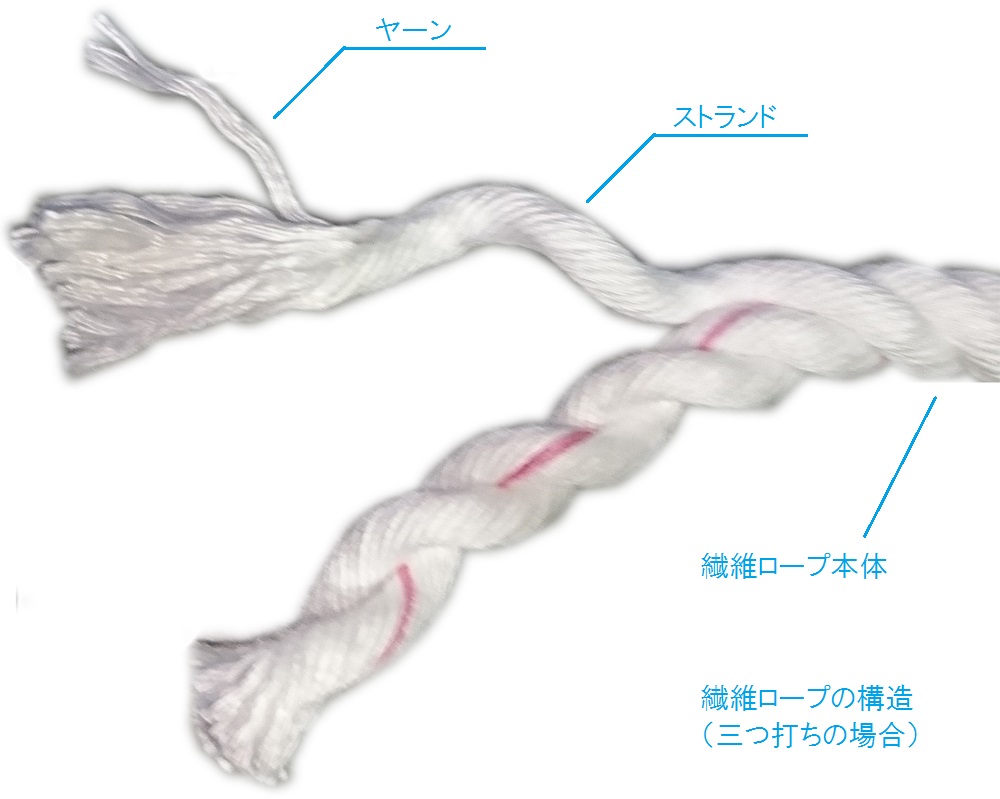

| ヤーン |
|
繊維を縒り合わせた糸状のもので、ワイヤロープ（Wire Rope）では素線（針金1本）に相当する。 |
イメージ |
| ストランド |
|
上記ヤーンを組み合わせて1本の紐状にしたもので、このストランドを３〜１２本より合わせて1本のロープが作られる。（下記参照） |
|

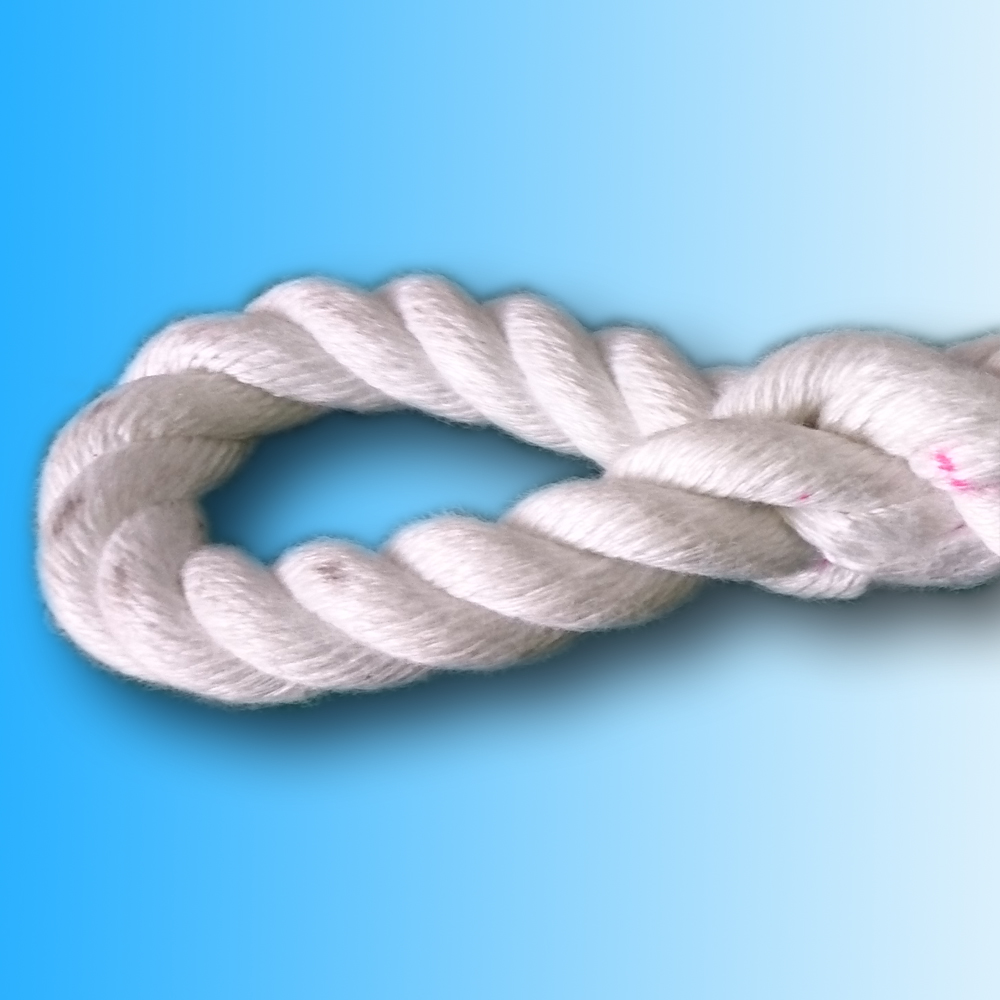

| ・アイ |
Eye |
ロープ先端を折り返してループ状（輪状）にしたもの。別の呼び方として「蛇口」や「玉子（たまこ）」などがある。 |
イメージ |
| ・スプライス |
Splice |
「繋ぐ」という意味で、ジョイントともいう。
ロープのスプライスには「アイスプライス」と「ショートスプライス」、またそれらを応用した「エンドレススプライス」がある。 |

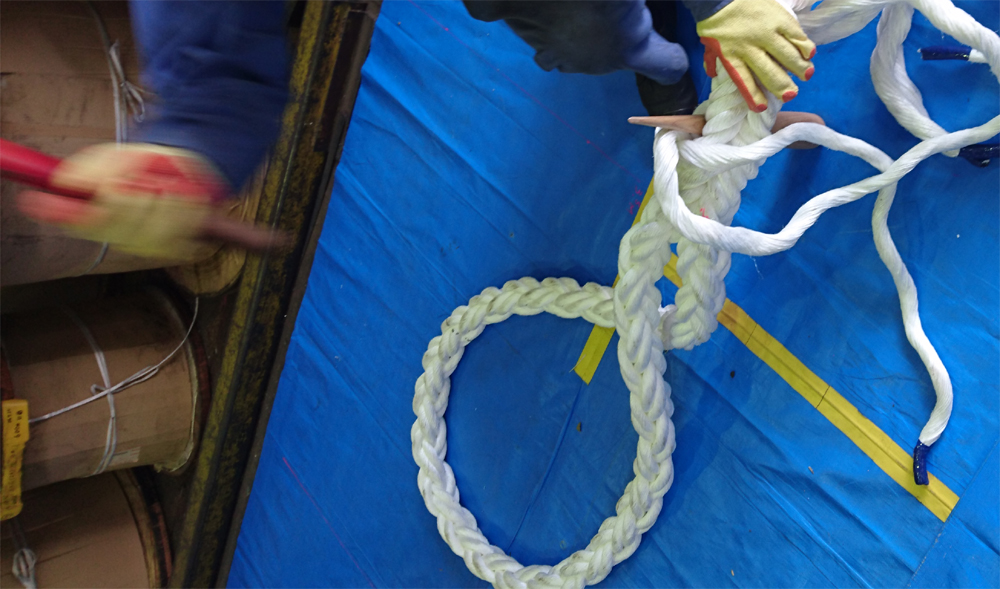

| ・アイスプライス |
Eye Splice |
ロープの先端（端末）にアイを作ることで「アイ加工」ともいう。繊維ロープのアイスプライス加工法はワイヤロープ（Wire Rope）とは異なり一越一差しのカゴ差しが主流となっている。日本においては「サツマ加工」、「サツマ差し」といわれることが多い。 |
|
| ・エンドレススプライス（エンドレス） |
Endless Splice |
ロープの先端と先端をスプライスしロープの端末が無い状態、いわゆる「輪」の状態にする加工法をいい、ショートスプライス加工法にて行う。イメージとしては”装飾の無いクリスマス・リース”のようなもの。 |
イメージ |
|
| ・逆差し |
Reverse tuck |
ロープ先端にアイを作らず直接スプライス（サツマ差し）を行う加工法で、主にロープのバラケ止めとして加工されることが多い。網み方はカゴ差しで編む。 |
イメージ |
|
| ・かご差し |
Cross tuck |
アイスプライス及びショートスプライス加工において、ロープ先端をストランド単位に解いて、そのストランドをロープ本体のストランドの間に通して、本体ロープのより方向と反対方向に編んでいく方法。
ロープに引張荷重が掛かり、マイナス方向（よりが解ける方向）にロープ本体が回転した場合でも加工部が抜けにくいという利点がある。 |
イメージ |
|

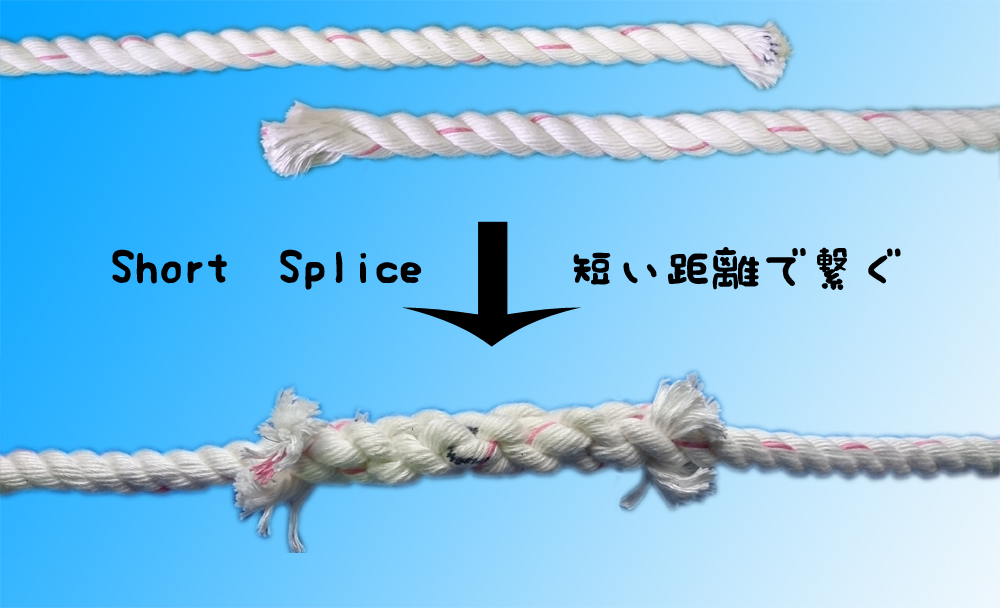

| ・ショートスプライス（芋継） |
Short Splice |
２本のロープ、または１本のロープをエンドレス状に繋ぐ方法の一種で、繋ぎ部分の径が元のロープの径より大きくなるという欠点があり、ロープウェイのようなロープそのものが動く場合には不向きであるが、加工時間がアイスプライスとほとんど変わらずロープを連結できる為、船の係船索のような静索（ロープ自体は動かない）の場合、船上にてロープが損傷した場合などでも、損傷個所を切除し損傷を受けていない箇所同士を繋ぐ作業が甲板上においても容易に行えるという利点がある。 |
イメージ |
|

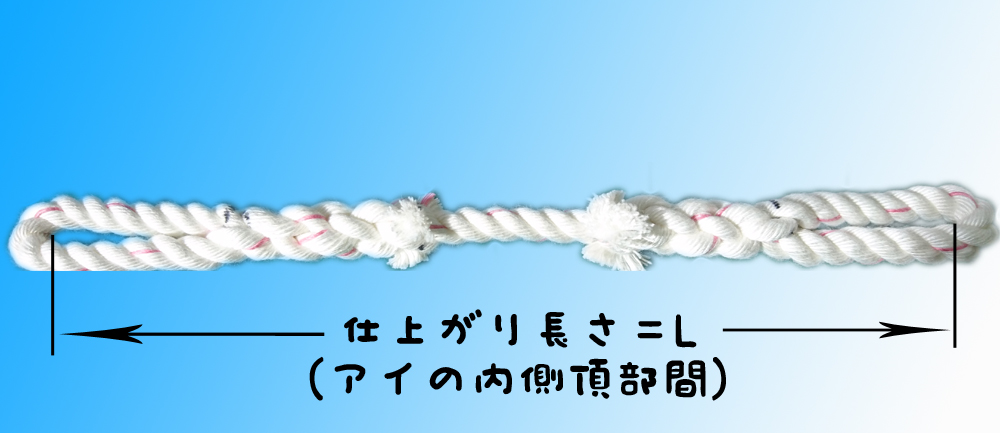

| ・仕上がり長さ |
L長 |
アイスプライス製品において、両端のアイ頂点部の内側（内輪側）間の長さを仕上がり長さとして用いている。 |
イメージ |
|

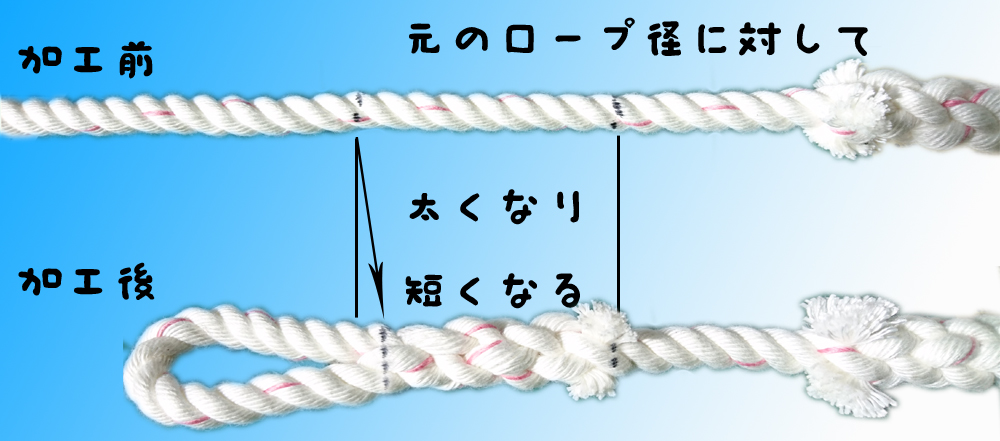

| ・縮み代（ちぢみしろ） |
|
アイスプライス加工及びショートスプライス加工において、その加工においてロープ本体の長さが縮むことをいう。
スプライス加工はロープ本体のストランド間に無理やりロープ先端のストランドを編込む為、加工部の径は大きくなりロープ長はその分減少する。 |
イメージ |
|
|
|
|
|

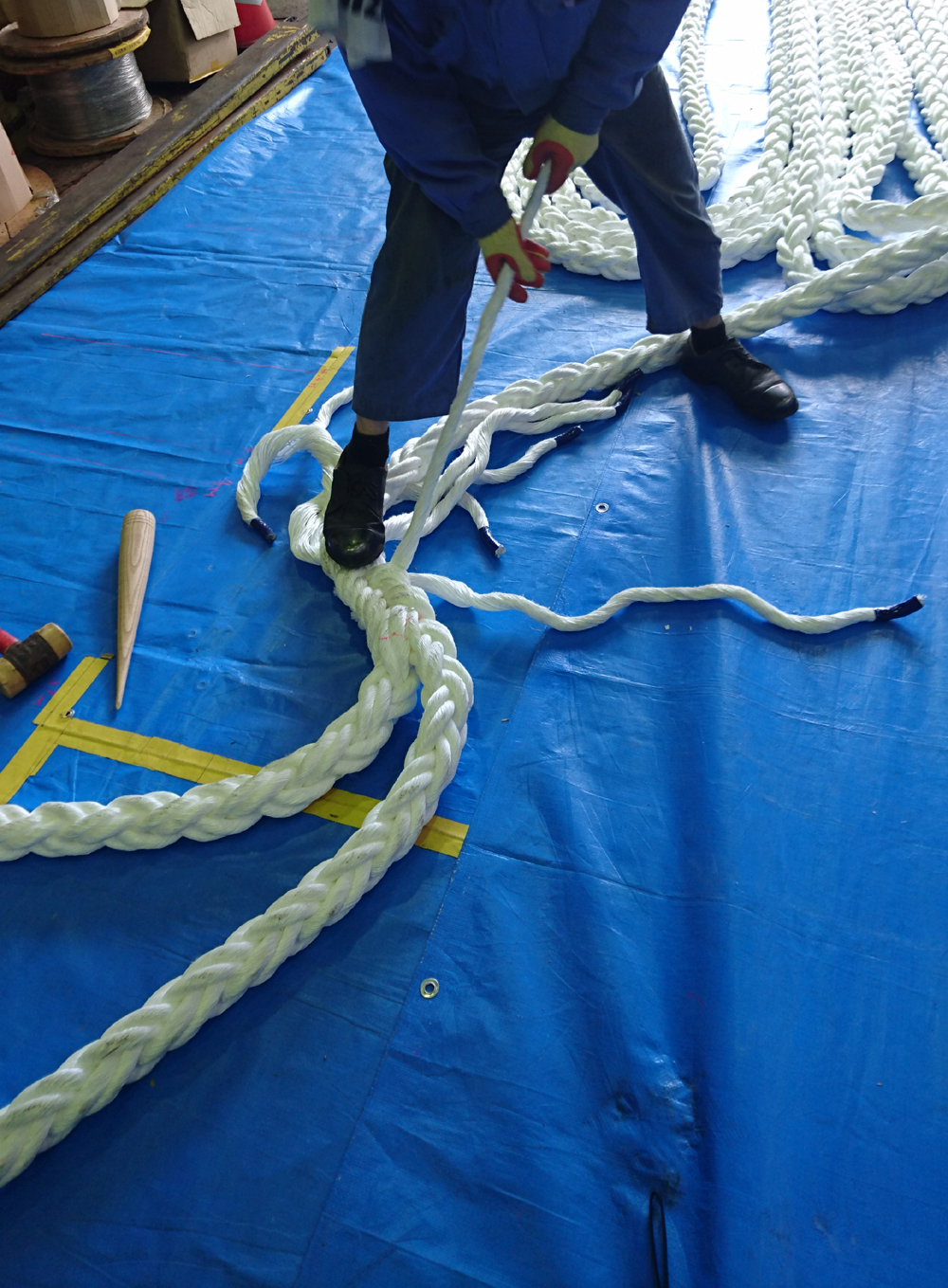

| 手編み加工による アイスプライス・ショートスプライス・エンドレス・逆差し加工 |
|

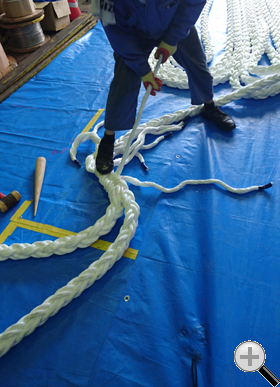

| 加工専門のスタッフが「アイスプライス」「ショートスプライス」「エンドレス」「逆差し」等の加工方法に加え、アイの大きさ、仕上がり長さに至るまでお客様のニーズに合わせて柔軟に対応いたします（完全オーダーメード）。 |
| また、弊社には縫製作業部（シート等のミシン作業部）があり、船の係船索等アイ部分に対する摩耗が心配される場合は、ハンプ製保護カバーも任意に製作し取り付ける事ができます。 |
|
|
|
|
|
|
| 指定寸法切売り販売 及び 巻取り加工 |
| 75φのロープで1本当たりの長さ最大150ｍまで巻取り可能！！ |
|
|
| ロープをお客様のニーズに合った長さに計測切断し、専用巻き取り機にて巻取り後、出荷いたします。 |
|
|
 |
 |
 |
|
 |

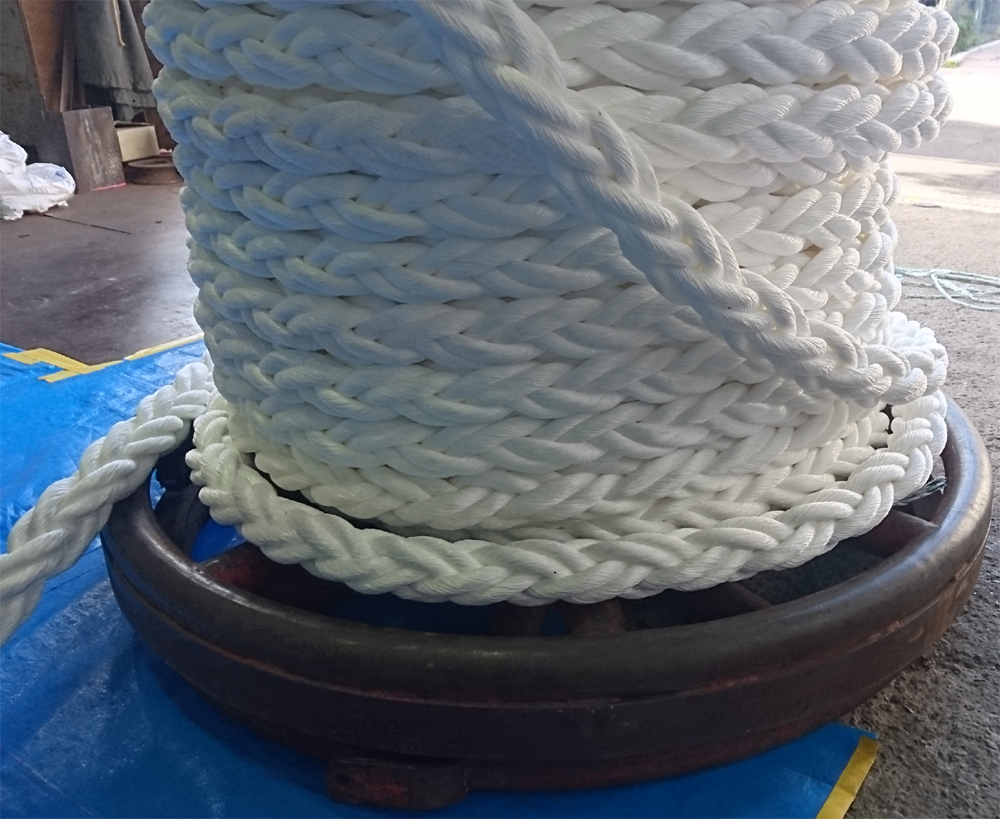

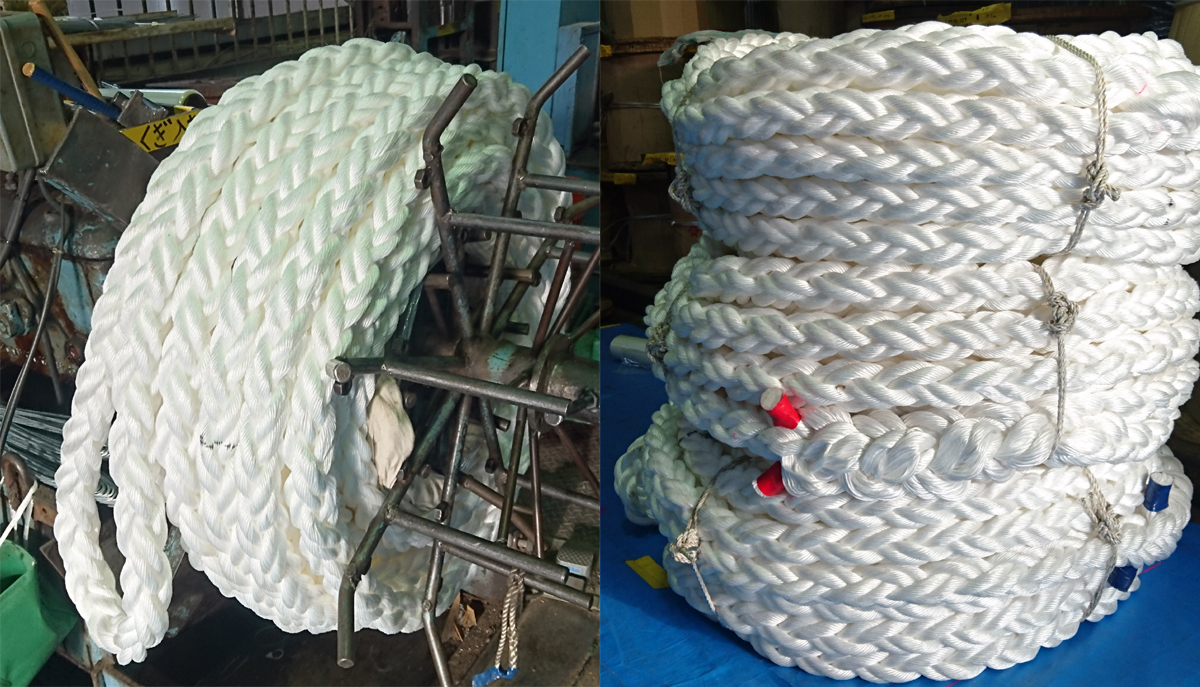

| 切断前のロープを大型ターンテーブルにセット |

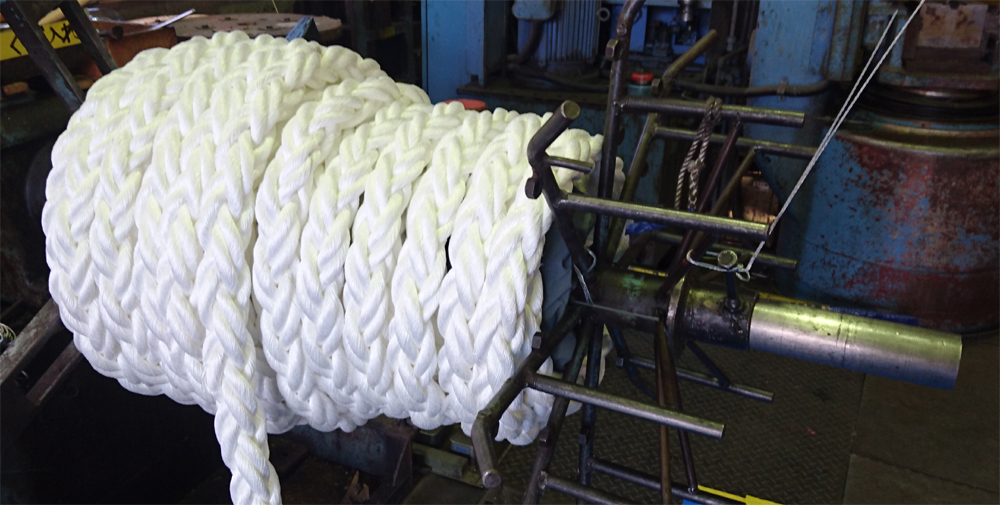

専用巻き取り機にて検長巻取り |
巻取り完了 |
|
 |

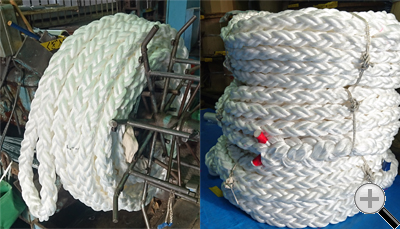

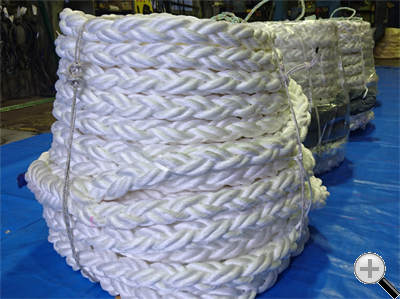

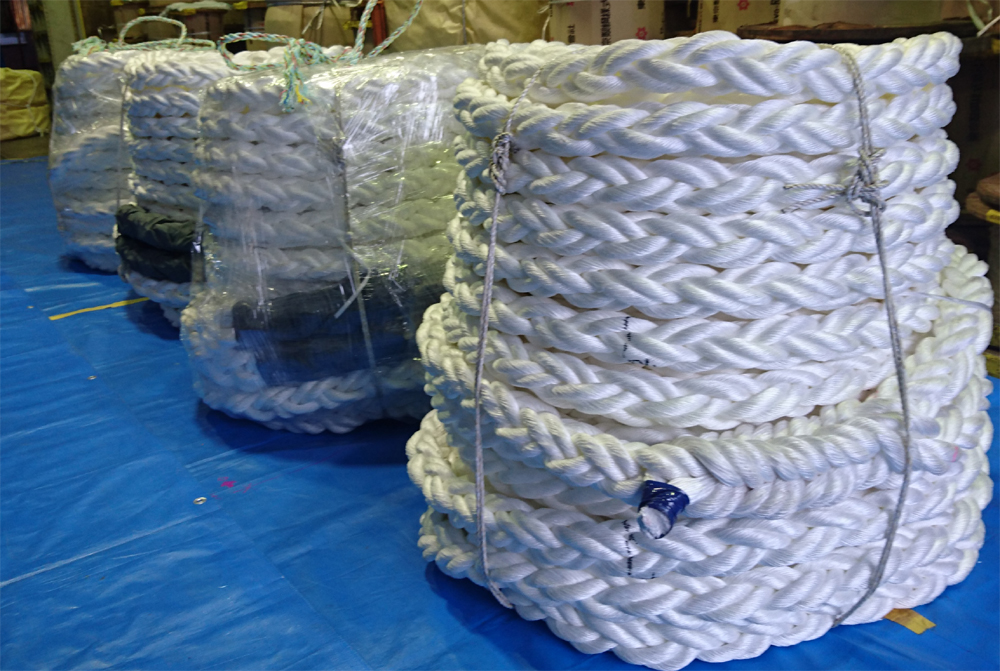

| 巻取り後の荷姿は、ロープの径と長さにより下記の2種類に分かれます。 |
 |
 |
| 高 さ |
約800ｍｍ |
| 直 径 |
約700 〜 1000ｍｍ（巻取り長さにより変動） |
| ロープ |
45φ〜 100ｍ以上の場合（※１） |

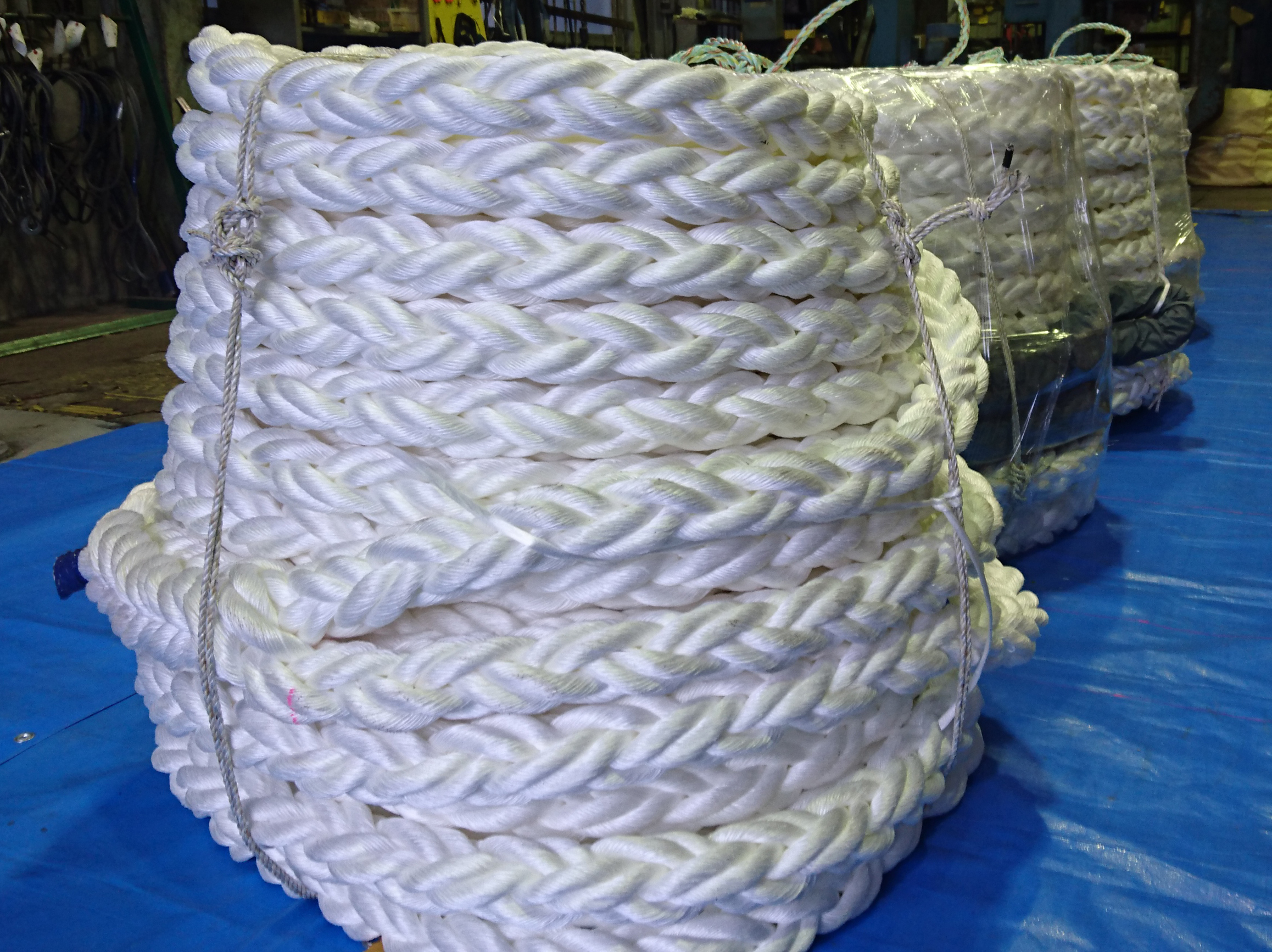

| 通 称 |
通常巻き |
|
| 高 さ |
約300ｍｍ |
| 直 径 |
約700〜1000ｍｍ |
| ロープ |
4φ〜 100ｍ以下の場合（※１） |
| 通 称 |
社内における通称「ベッタン巻き」 |
|
|
| （※1）対応ロープ径と長さはあくまで目安であり、実際のロープ径と長さ、加工の有無により最適と判断される巻き方にて荷造りさせていただきます。 |
| ロープ径に対する最大巻取り可能長さ（1本当たり） |
| 35φ |
250ｍ |
| 45φ |
220ｍ |
| 55φ |
200ｍ |
| 60φ |
200ｍ |
| 75φ |
150ｍ |
|
